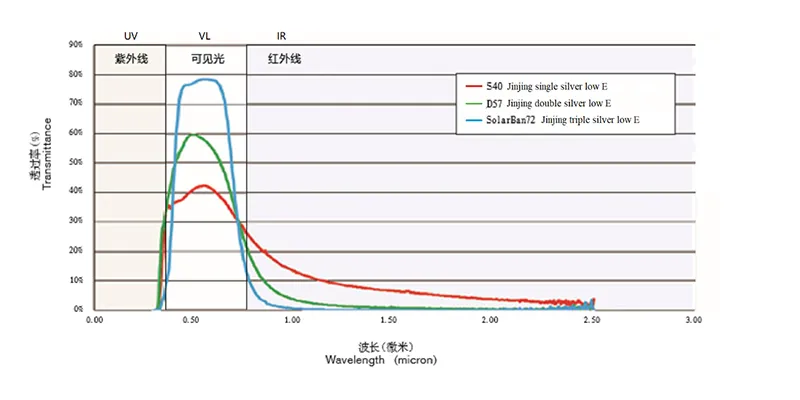

يوضح الرسم البياني منحنيات نفاذية الطيف الشمسي للزجاج منخفض الانبعاث (low-E) ذو طبقة واحدة من الفضة، طبقة مزدوج من الفضة، وثلاثي طبقات من الفضة، مع نفاذية مماثلة للضوء المرئي ضمن نطاق من 380 إلى 780 نانومتر. يمثل الخط الرأسي الأوسط منطقة الضوء المرئي، بينما تمثل المنطقة الموجودة على اليمين منطقة الأشعة تحت الحمراء (780-2500 نانومتر). نظراً لأن معظم الحرارة تنتقل عن طريق الأشعة تحت الحمراء، فإن المنطقة الموجودة أسفل المنحنى تعكس الطاقة الشمسية المنقولة مباشرة عبر الزجاج. المساحة هي الأكبر للزجاج منخفض الانبعاث (low-E) ذو طبقة واحدة من الفضة، تليها للزجاج منخفض الانبعاث (low-E) ذو طبقة مزدوجة من الفضة، والأصغر للزجاج منخفض الانبعاث (low-E) ذو ثلاث طبقات من الفضة، مما يشير إلى أن للزجاج منخفض الانبعاث (low-E) ذو ثلاث طبقات من الفضة يسمح بأقل قدر من انتقال الحرارة، مما يوفر أداء عزل حراري متفوق.

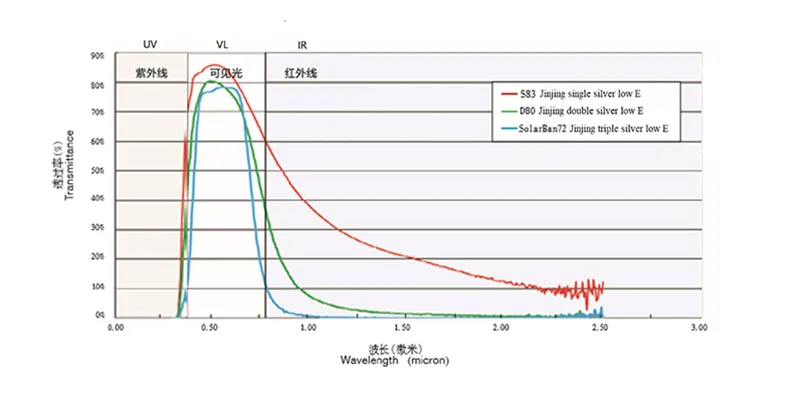

تمثل المنحنيات في الرسم البياني نفاذية الطيف الشمسي من 380 إلى 2500 نانومتر حيث تكون قيم SHGC متشابهة للزجاج منخفض الانبعاث (low-E) ذو طبقة واحدة من الفضة، طبقة مزدوج من الفضة، وثلاثي طبقات من الفضة. وفي حين أن قيم SHGC قابلة للمقارنة، مما يشير إلى اكتساب حراري شمسي إجمالي مماثل، فإن أشكال توزيع المنحنيات تختلف بشكل كبير. يغطي الزجاج منخفض الانبعاث (low-E) ذو ثلاث طبقات من الفضة أصغر مساحة تحت المنحنى، مما يشير إلى أقل انتقال للحرارة عبر الزجاج. وهذا يعني أن الزجاج منخفض الانبعاث (low-E) ذو ثلاث طبقات من الفضة يوفر حماية أفضل بكثير ضد إشعاع الحرارة تحت الحمراء مقارنة بالزجاج منخفض الانبعاث (low-E) ذو طبقة واحدة من الفضة، وطبقة مزدوج من الفضة، مما يحسن بشكل كبير من الراحة الداخلية خلال فصل الصيف.
